Контроллер ввода-вывода ACS113

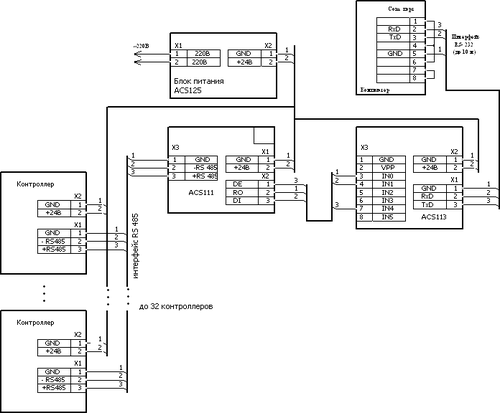

Схема подключения контроллера ввода-вывода ACS113

Контакты разъемов:

X1 (MSTBA 2,5/3-G) нумерация от точки на корпусе
1	GND	общий провод сети RS-232
2	RxD	сигнал RxD интерфейса RS-232
3	TxD	сигнал TxD интерфейса RS-232

X2 (MSTBA 2,5/3-G) нумерация от точки на корпусе
1	GND	общий провод питания контроллера
2	+24В	питание контроллера

X3 (MC 1,5/10-G) нумерация от точки на корпусе
1	GND	общий провод
2	VPP	разрешение выхода
3...8	IN0...IN5	дискретные входы/выходы 0-5
