Модуль преобразования интерфейса ACS 110

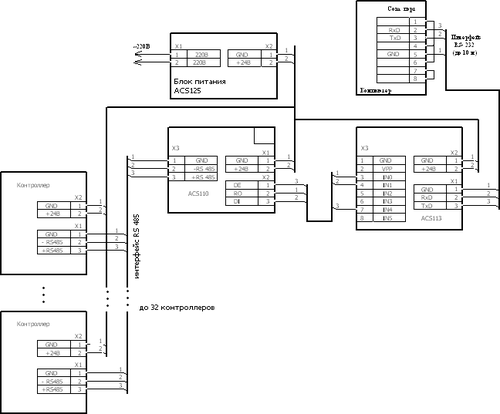

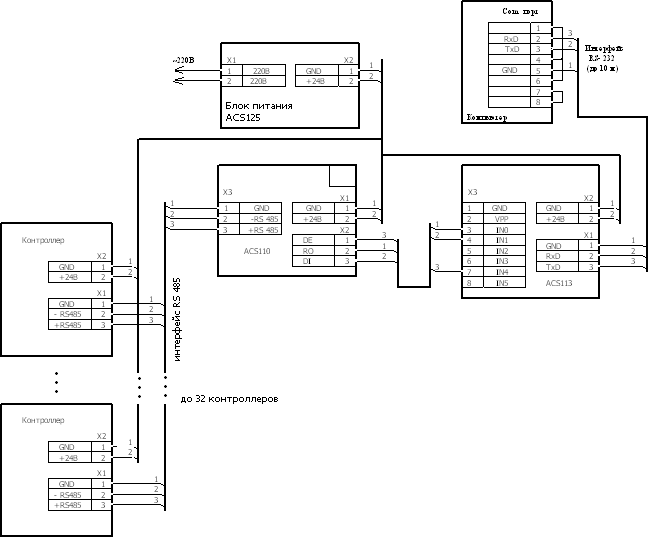

Схема подключения модуля преобразования интерфейса ACS 110

Контакты разъемов:

X1 (MSTBA 2,5/3-G) нумерация от точки на корпусе
1	GND	общий провод питания
2	+24В	питание модуля

X2 (MSTBA 2,5/3-G) нумерация от точки на корпусе
1	DE	линия связи DE
2	RO	линия связи RO
3	DI	линия связи DI

X3 (MSTBA 2,5/3-G) нумерация от точки на корпусе
1	GND	общий провод сети RS-485
2	RS485-	отрицательный провод сети RS-485
3	RS485+	положительный провод сети RS-485
