Модуль преобразования интерфейса ACS 107

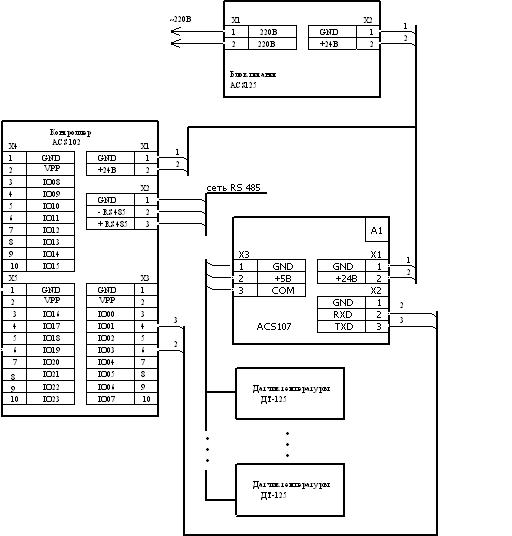

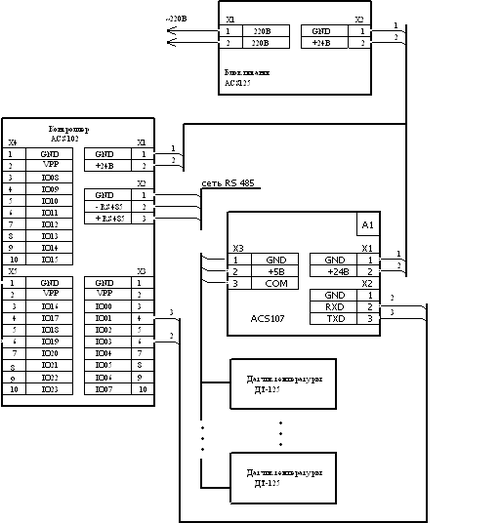

Схема подключения модуля преобразования интерфейса ACS 107

Контакты разъемов:

X1 (MSTBA 2,5/3-G) нумерация от точки на корпусе
1	GND	общий провод питания
2	+24В	питание модуля

X2 (MSTBA 2,5/3-G) нумерация от точки на корпусе
1	GND	общий провод
2	RxD	линия связи RxD
3	TxD	линия связи TxD

X3 (MSTBA 2,5/3-G) нумерация от точки на корпусе
1	GND	общий провод
2	+5 В	питание датчиков температуры
3	COM	связь с датчиками температуры
