Котел ACS 1000
Модульные котлы серии ACS-1000 CLASSIC

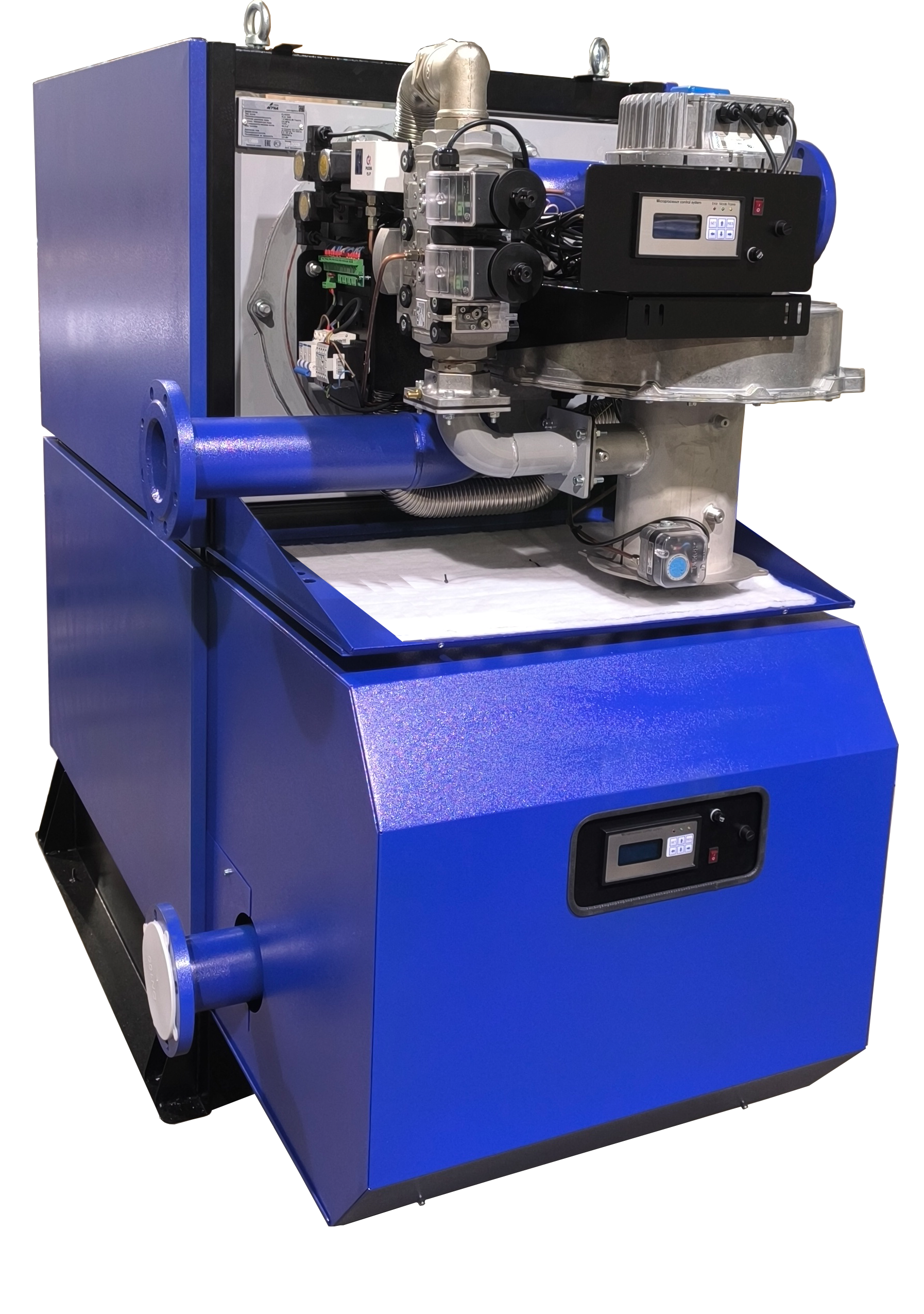

ACS 1000 в корпусе "СТАНДАРТ"
Котел ACS 1000 CLASSIC мощностью 1000кВт - прорыв на рынке теплового оборудования. Модули мощностью 1000кВт так же можно устанавливать в вертикальные стойки до 3х шт. Сборка из 3х вертикально расположенных модулей общей мощностью 3.0 МВт занимает площадь всего 1.7 кв. м.
Котлы оборудованы современным контроллером управления ACS 211 с жидкокристаллическим четырехстрочным русифицированным дисплеем с подсветкой,обеспечивающим плавное изменение мощности модуля в широком диапазоне от 300 до 1000 кВт, автоматический контроль герметичности газовых клапанов перед розжигом и диагностику датчиков и систем безопасности котла. Используется встроенный ПИД регулятор температуры теплоносителя / мощности горелки котла. В основе системы автоматики котла используются датчики, системы и оборудование ведущих мировых производителей Honeywell, EBMPapst, Dungs, Danfoss. Конструкция котла, позволяет вертикально рассполагать до трех модулей на общем основании, увеличивая суммарную мощность теплоагрегата до 3000 кВт.
Основные технические параметры и характеристики
|
№ п/п
|
Наименование показателя
|
Ед. изм.
|
ACS 1000
|
|
1
|
Теплопроизводительность котла:
|
МВт,
(Гкал/ч)
|
|
|
-номинальная
|
1,0 (0,86)
|
|
- минимальная
|
0,3 (0,26)
|
|
2
|
Режимы теплопроизводительности
|
%
|
30-100
|
|
3
|
Коэффициент полезного действия
|
%
|
94
|
|
4
|
Температура теплоносителя на входе минимальная
|
°С
|
50
|
|
5
|
Температура теплоносителя на выходе максимальная
|
°С
|
110
|
|
6
|
Гидравлическое сопротивление при номинальном расходе теплоносителя*
|
кПа
|
20
|
|
7
|
Рабочее давление теплоносителя максимальное
|
МПа (кгс/см2)
|
0,6 (6)
|
|
8
|
Расход теплоносителя при номинальной тепловой мощности, номинальный (минимальный) при Δ t / ˚C
|
т/ч
|
34,4
(11,0)/25
|
|
9
|
Вид топлива
|
|
Природный, сжиженный или попутный газ
|
|
10
|
Расход природного газа (ГОСТ 5542-87):
- максимальный
- минимальный
|
нм3/ч
|
114,4
34,3
|
|
11
|
Расход попутного газа (qн=12500 ккал/м3):
- максимальный
- минимальный
|
нм3/ч
|
73,2
22,0
|
|
12
|
Расход сжиженного газа (ГОСТ 20448-90)
- максимальный
- минимальный
|
нм3/ч
|
38,1
11,4
|
|
13
|
Давление газа перед горелочным устройством номинальное:
|
кПа
|
|
|
- природного, попутного газа
|
20,0
|
|
- сжиженного газа
|
20,0
|
|
14
|
Рабочий диапазон давления газа:
|
кПа
|
|
|
- природного, попутного газа
|
10,0-30,0
|
|
- сжиженного газа
|
10,0-30,0
|
|
15
|
Коэффициент избытка воздуха, α
|
|
1,3
|
|
16
|
Разрежение за котлом
|
кПа
|
0...0,02
|
|
17
|
Аэродинамическое сопротивление котла
|
Па
|
230
|
|
18
|
Массовый расход уходящих газов при номинальной (минимальной) тепловой мощности (при температуре окружающего воздуха 0 °С, атм. давлении воздуха 760 мм рт. ст., содерж. СО2 в ух. газах 9%)
|
м3/ч
|
2093(628)
|
| 19 |
Габаритные размеры, (ДxШхВ) |
мм |
1830х902х905 |
| 20 |
Масса котла, не более |
кг |
860 |
| 21 |
Нагрузочный вес |
кг/кВт |
0,86 |
В стандартную комплектацию ACS 1000 входит:
- Горелка автоматизированная с плавным регулированием мощности с реле максимального давления газа, реле минимального давления газа,реле давления воздуха, запальным-защитным устройством, системой герметичности клапанов.
- Датчик - реле максимального давления воды.
- Термостат безопасности.
- Контроллер управления с ПИД регулятором мощности.
|
